一、控制系統：
（一）溫濕度控制儀：
1、品牌特性：采用臺灣威綸彩色液晶觸摸屏可編程溫度控制器。可顯示設定參數，時間，加熱器等工作狀態，同時具有試驗自動運行及PID參數自整定功能。控制參數的設定采用中文界面，僅需設定溫度就可實現制冷機的自動運行功能。控制系統使用智能化控制軟件系統，具備自動組合制冷，加熱等子系統的工況，從而保證在整個溫度范圍的高精度控制，達到節能降耗的目的。完善的檢測裝置能自動進行詳細的故障顯示，報警，如當試驗箱發生異常時，控制器自動顯示故障狀態。可配備RS485接口與計算機相連。連機后可通過計算機對設備實現運行，溫度等參數的連續監控。
2、人機界面：7英寸LCD液晶彩色顯示屏，無按鍵式觸摸屏輸入方式（即用手指輕觸顯示屏上功能選擇顯示框，即可實現輸入，并啟動按鈕）。
3、用戶程序：用戶可根據標準及技術要求自由編制溫度、濕度、時間等運行程序。
4、用戶程序容量：1～120條試驗程序（即可分為120個程式組數），**大1～1200步（即1200個動作步驟），單步時間99小時59分。
5、循環次數：單一程序可重復運行**多999次。
6、運行曲線：可顯示程序設定值曲線，也可通過儀表的RS232通訊接口與外接電腦連接，即可顯示運行后實際運行狀況。
7、設定精度：溫度：0.1℃ 時間：1S
8、運行方式：具有定值/程式控制的雙重功能，可選擇進行恒定運行或程序運行2種試驗狀態。
9、RS232標準通訊接口，可外接電腦做全功能控制、儲存、打印、記錄；
10、數據存儲：充滿電后，數據資料記憶保存可保持10年，初始化數據可保持10年。
11、偏差校正：防止因各種因素出現參數偏差，校正后可使溫濕度值更**、標準；
12、溫濕度輸入：RT100×2（干球及濕球）/4~20mA同時內建；
13、中英文名稱登陸/中英文試驗登陸/運轉時間顯示；
14、OPEN COLLECTOR輸出：13點（溫度×1、濕度×1、END×1、RUN×1、T1~T4、TROUBLE×1、H1×1、TIME SIGNAL×3）；
15、溫濕度4~20mA控制輸出/OPEN COLLECTOR溫濕度控制同時內建；
16、輸入接點×7點（RUN/STOP、TROUBLE×6）；
17、LCD顯示器：畫面表示范圍：118.18×89.38，320×240點，30行×40字的LCD顯示屏幕。
二、技術指標：
型號：BS-65FL
1、試驗箱尺寸
工作室內尺寸：1250 X 650 X 800 (L x W x H )；
試驗箱外尺寸：1500 X 800 X 1380 (L x W x H )；
工作室內容積：0.65m3；
2、腐蝕溶液槽內尺寸：900 X 400 X 300 (L x W x D )；
3、試驗溫度控制基本點：45+2℃；
4、試驗濕度控制基本點：70+5%RH；
5、溫度范圍：35～60℃
6、溫度波動度：±2℃
7、濕度范圍：60～90%RH
8、濕度波動度：±5%RH
9、循環周期：60min±3 min；
10、浸潤時間：12min ；
11、烘烤時間：48 min ；
12、試驗時間定時控制：1—9999小時/分鐘（任意設定）；
13、周浸輪工位數量：4個工位；
14、周浸輪直徑：Φ550mm；
15、通風排濕口：位于工作試驗室箱蓋上居中位置，孔徑：￠100；
16、干燥烘烤燈：選用4盞功率200W以上的周浸試驗專用遠紅外線烘烤燈；
三、產品特點：

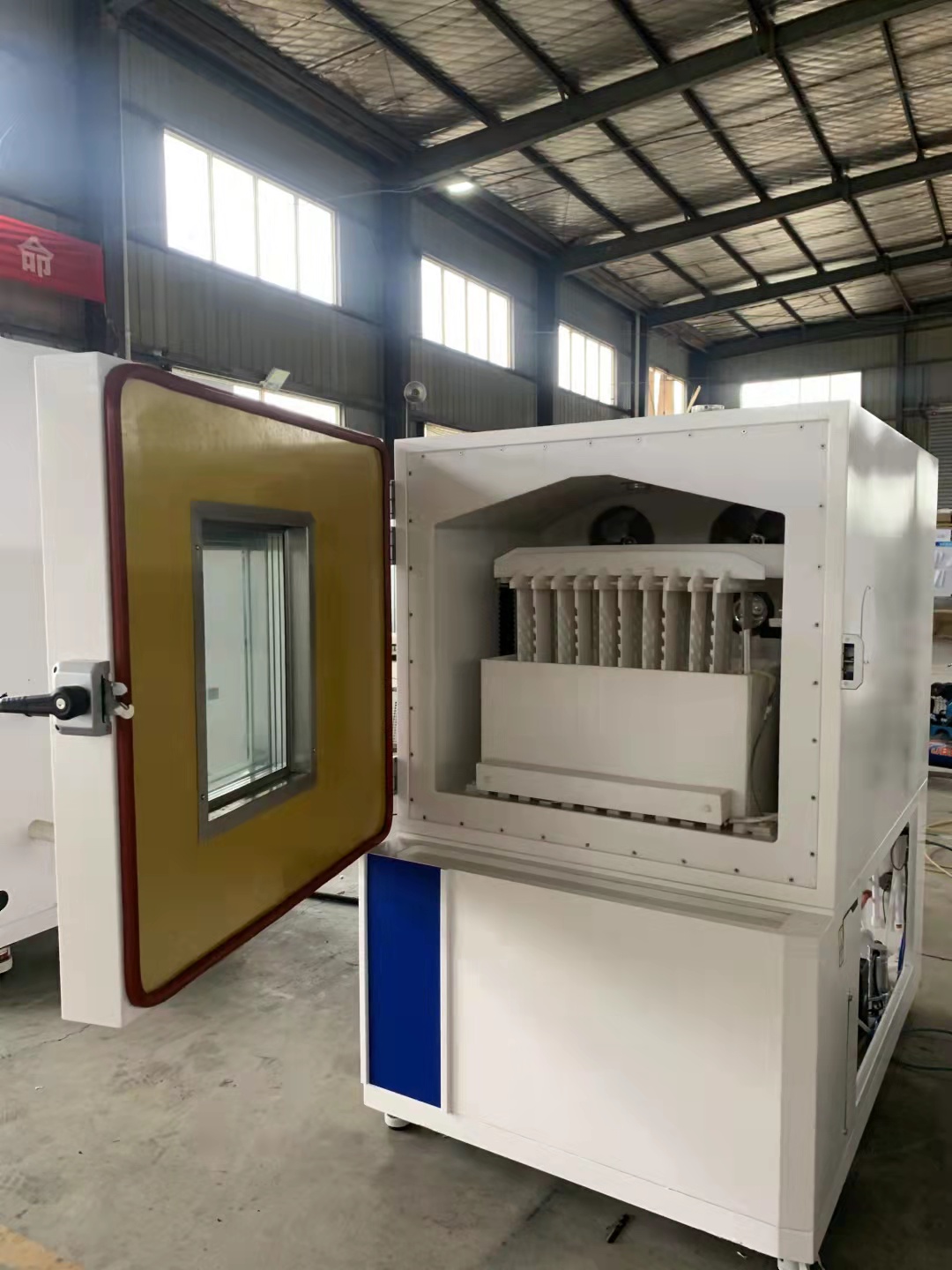

本設備為上下結構，上部為試驗用工作室，包括腐蝕溶液槽及轉盤掛架等；下部為機械安裝區，包括傳動減速系統及加熱冷卻系統等；右側為電氣控制柜和儀表測控裝置安裝位置。試驗系統由箱體、懸掛試件的轉盤和掛架、腐蝕溶液槽、烘烤干燥裝置、傳動機構、減速機構、加熱裝置、冷卻裝置、加濕裝置、空氣循環裝置及電氣控制系統組成。箱體底部安裝4只滑輪，方便箱體的移動和搬運。
試驗箱的箱體外殼材料為SUS304不銹鋼板，內膽材料采用專用耐高溫耐腐蝕的PP板整體焊接成型，骨架和承重梁為不銹鋼材料焊接而成，這樣既保證了箱體強度的堅實牢固，又保證了整個設備的耐腐蝕抗老化性能。箱體頂部設計成V形結構，以避免冷凝液滴直接滴落到試樣上。試驗箱工作室保溫采用絕熱性能比較好的NBR/PVC橡塑發泡技術生產的閉泡彈性絕熱材料，其不僅具有保溫絕熱效果好，而且具有美觀整潔，施工安裝方便等優點。為了方便觀察試樣的試驗狀態，在箱體一側裝有透明的試驗觀察窗，以便隨時觀測掌握試樣的特征狀態和試驗箱工作室的內部工作狀況。
周期浸潤腐蝕試驗箱的工作室溫濕度控制，是通過空氣循環系統，對經過加熱裝置、冷卻裝置和加濕裝置處理過的空氣進行箱內強
制對流循環，來達到升降溫和濕熱控制處理的。而試樣的周期浸潤是通過雙向電動機與雙向齒輪箱連接后，利用皮帶輪等機構實行皮帶傳動，來驅動懸掛試樣的轉盤掛架實現旋轉升降，其升降高低的控制由安裝在旁邊的行程限位開關控制其升降距離，而浸潤周期的時間和循環次數由可編程控制器控制。在箱體上部安裝的遠紅外線烘烤燈和排風口，能分別實現對干燥周期的試樣進行烘烤干燥和工作室內的濕熱調節。
腐蝕溶液槽位于轉盤掛架的正下方，為試驗液體儲存區，排液口接至箱外以便廢液排放至室外，其下部為安裝有加熱裝置、冷卻裝置和加濕裝置的空氣循環處理通道，并通過循環風道與循環風機連接成一體，利用可編程控制器的控制以實現對工作室環境的**控制。
電氣控制部分由控制柜、可編程控制器、溫度傳感器、行程限位開關、浸潤周期時間控制器等組成。其工作原理是通過可編程控制器的集中控制對傳動機構、加熱裝置、冷卻裝置、加濕裝置、空氣循環風機和紅外烘烤燈等系統進行實時檢測與調控，來實現整個周期浸潤腐蝕試驗過程中的浸潤周期和試驗溫度等參數的控制，這樣，系統就能按規定的時間周期和溫度環境要求，進行重復循環浸潤腐蝕試驗。試驗循環周期可以隨意設定，即溶液浸潤時間（如10分鐘）和曝露干燥時間（如50分鐘）可根據試驗要求進行設定循環。
