一、產品概述:
1、產品用途：
該系列產品冷熱沖擊試驗機是各種環境試驗中，常用設備之一，適用于電子儀器儀表、材料、電工、車輛、金屬、航空產品、電子產品等各種元?dú)饧诟叩蜏乜焖俳蛔兓蚋叩蜏仂o置環境下， 檢驗其性能和各項指標及質量管理之用。
2、工作原理：

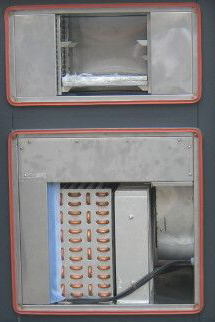

機臺內置預冷區、預熱區、試驗區三個部分，三個區分別獨立，三個箱體間通過風門切換不需移動試驗產品，沖擊常溫時，通過鼓風機，把環境溫度導入試驗空間，排除試驗空間熱量或冷量，同時高低溫槽風門關閉；沖擊低溫時，高溫和常溫槽風門關閉，低溫槽與試驗箱相通，瞬間把預存冷量導入試驗箱；沖擊高溫時，低溫和常溫槽風門關閉，高溫槽與試驗箱相通，瞬間把預存熱量導入試驗箱。從而達到溫度快速交變的目的；高溫區設置空氣調和室、循環風道、加熱裝置及循環風機，風道內安裝導風板、風門及散流器，高溫氣體從風道吹出經過試驗區回收循環； 低溫區設置空氣調和室、循環風道、加熱裝置、制冷裝置、儲冷片及循環風機，風道內安裝導風板、風門及散流器，低溫氣體從風道內吹出，經過試驗區回收；溫度控制器根據高溫區溫度、低溫區溫度及試驗溫度度由試驗箱內溫度感應體傳輸信號發送指令，通過微積分時間及 SSR 控制模塊控制加熱器輸出量及制冷機組工作；樣品初始溫度可根據試驗要求選擇高溫開始或低溫開始， 試驗區溫度與高低溫沖擊條件及高低溫區構成閉環控制方式，從而達到溫度快速交變及高低溫恒溫的目的。
3、試驗樣品限制：
本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存。
二、設備執行標準以及試驗方法：
1. GJB150.5A-2009溫度沖擊試驗
2. GB/2423.22-2012/IEC 60068-2-14:2009溫度沖擊試驗
3. GB/T 2424.13-2002/IEC 60068-2-33:1971電工電子產品環境試驗第2部分:試驗方法溫度變化試驗導則
4. GJB360B-2009溫度沖擊試驗
5. GB/T 2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫
6.GB/T 2423.2-2008/IEC60068-2-2：2007 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
7.GB/T 10589-2008 低溫試驗箱技術條件
8.GB/T 11158-2008 高溫試驗箱技術條件
三、產品技術參數指標：
產品名稱 |
冷熱沖擊試驗機（三箱水冷式） |
產品型號 |
BS-300IC |
試樣限制 |
本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
容積、重量和尺寸 |
|
產品容積 |
300L |
內箱尺寸 |
970×460×670 W×H×D（mm） |
外箱尺寸 |
約：1970×2853×1835 W×H×D（mm） |
產品重量 |
1400㎏ |
設備噪音 |
75db以內（離機臺正面1米并離地面1.2米處測量） |
電源電壓及功率 |
|
**大功率 |
35KW |
**大電流 |
48A |
供電條件
|
AC380V三相四線 +保護接地 電壓允許波動范圍：±10%V 頻率允許波動范圍：（50±0.5）ＨZ TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關**獨立控制本設備使用 |
性能指針 |
|
功能要求 |
1.（空氣）室內空間制冷、加熱； 2.根據溫度設定，室內空間達到設定溫度 3.分為儲熱區、儲冷區、試驗區三個部分 4、三個區獨立，通過風門切換溫度 |
溫度范圍 |
|
溫度范圍 |
高溫區溫度范圍：RT～200℃ 低溫區溫度范圍：RT～ -70℃ 測試區溫度范圍：-65～ 180℃ |
溫度沖擊范圍 |
高溫 : 60℃～180℃ 低溫: -0℃ ～-65℃ 常溫：室內溫度 |
測試條件 |
三相沖擊模式： 高溫60℃～ 180℃，測試時間30min~99h可任意調節 常溫沖擊5min~99h可任意調節 低溫 60℃ ～ -65℃，測試時間30min~99h可任意調節 |
控制精度 |
解析精度: 0.1℃ 溫度波動度: ±1℃ 分布均勻度: ±2.0℃ 溫度偏差：±2℃ |
儲冷時間 |
RT→-65℃ ≤55min |
儲熱時間 |
RT→180℃ ≤50min |
